Flugmotor

Flugmotor Gipsy Major im Maßstab 1:3

zur Zeit in Arbeit, es folgen bald die Bilder des fertigen Motors.

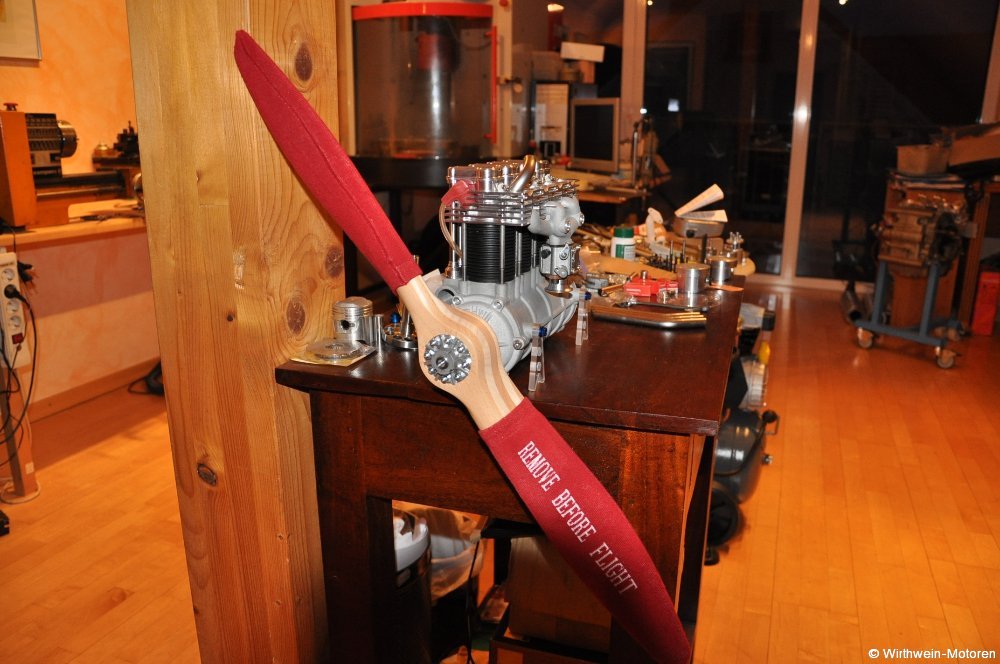

1-004

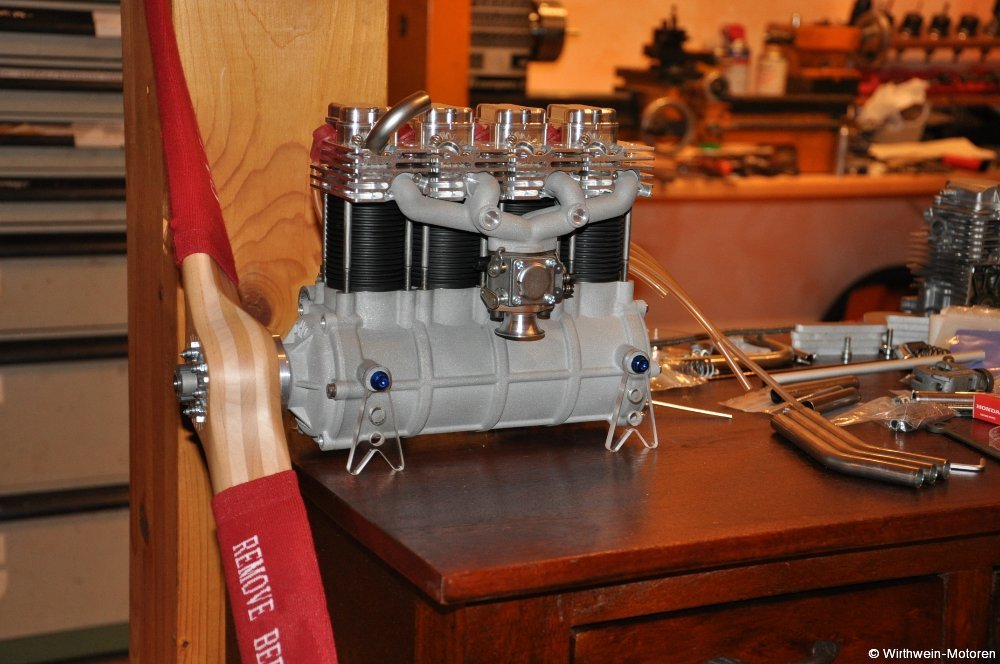

1-005

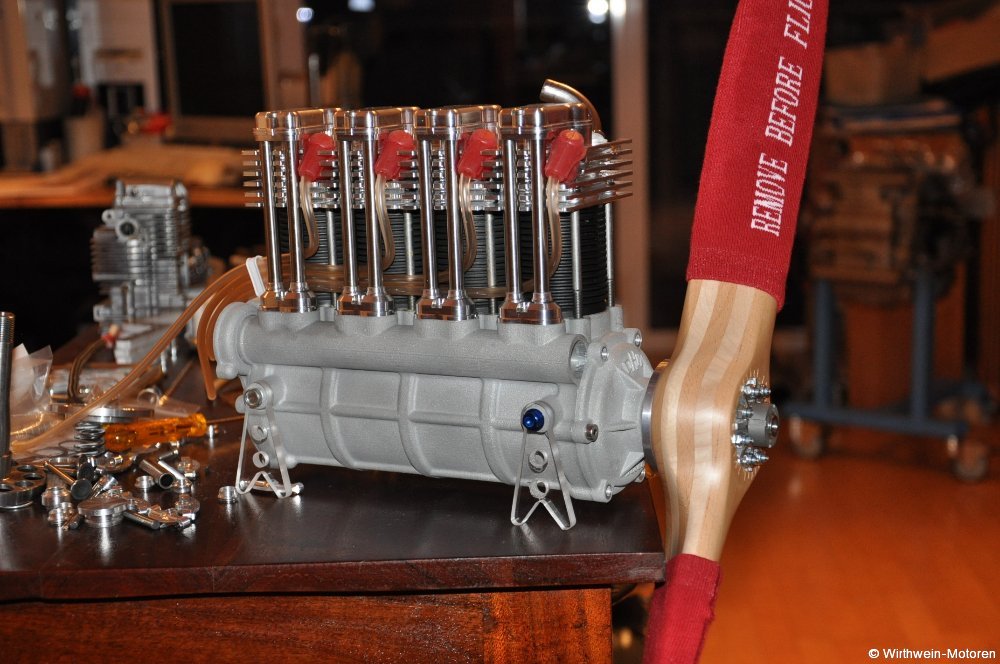

1-008

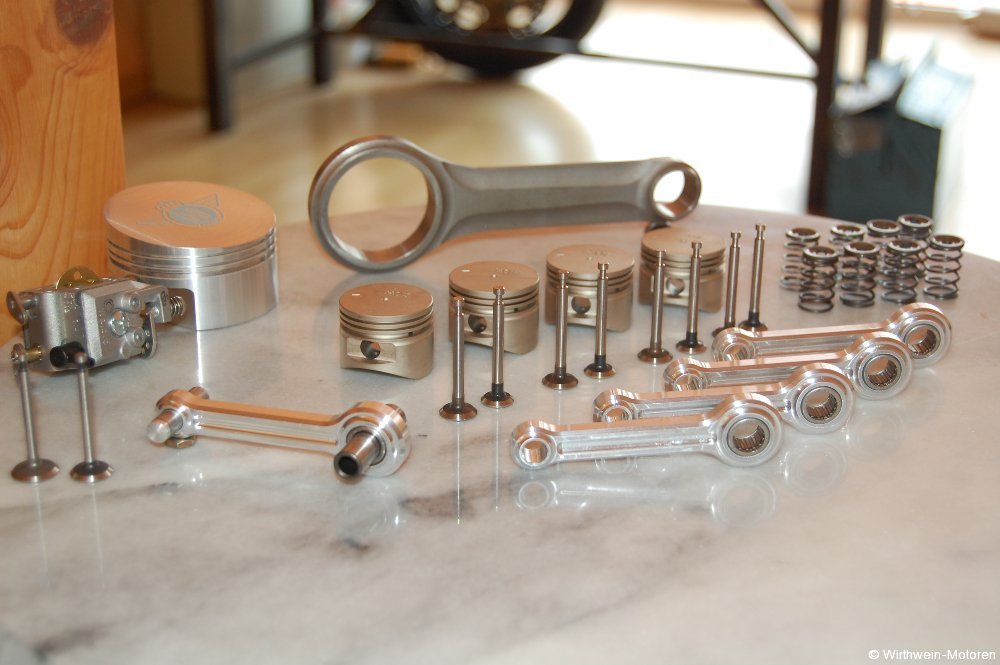

1-009

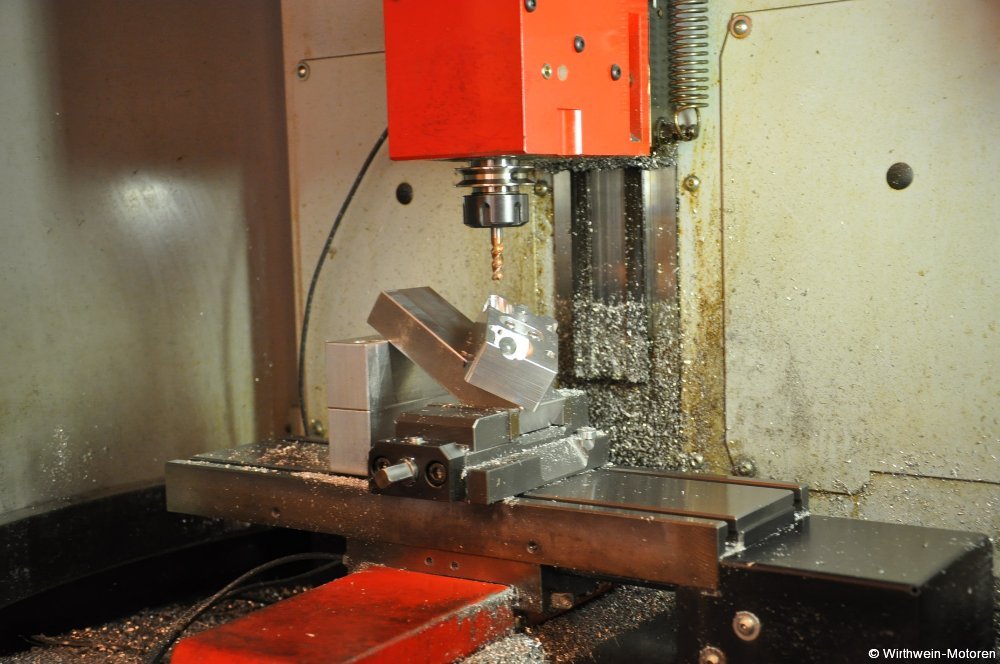

1-030
1-048

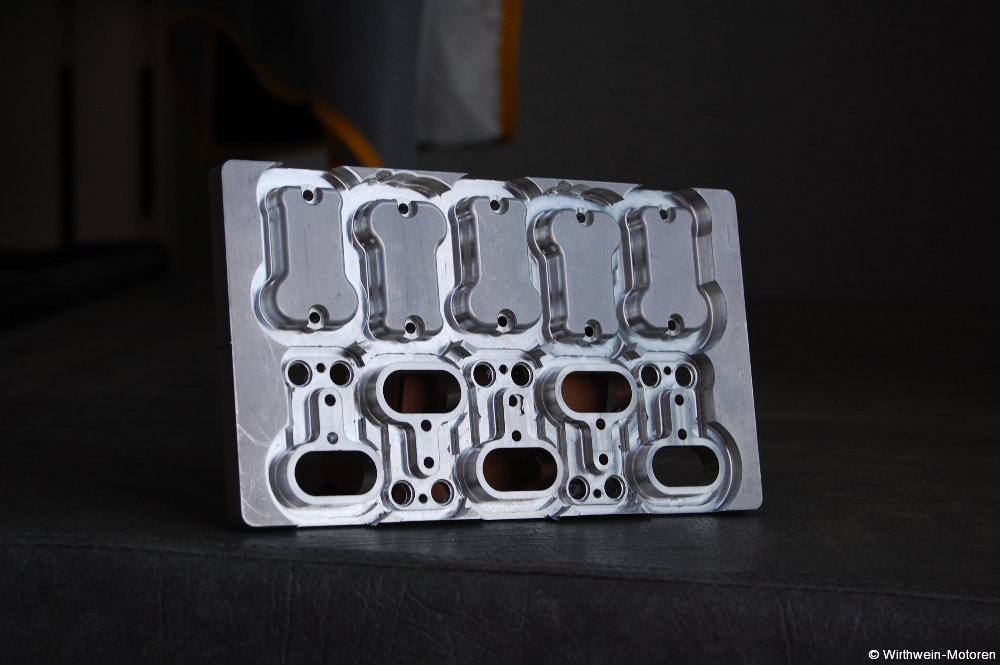

1-067

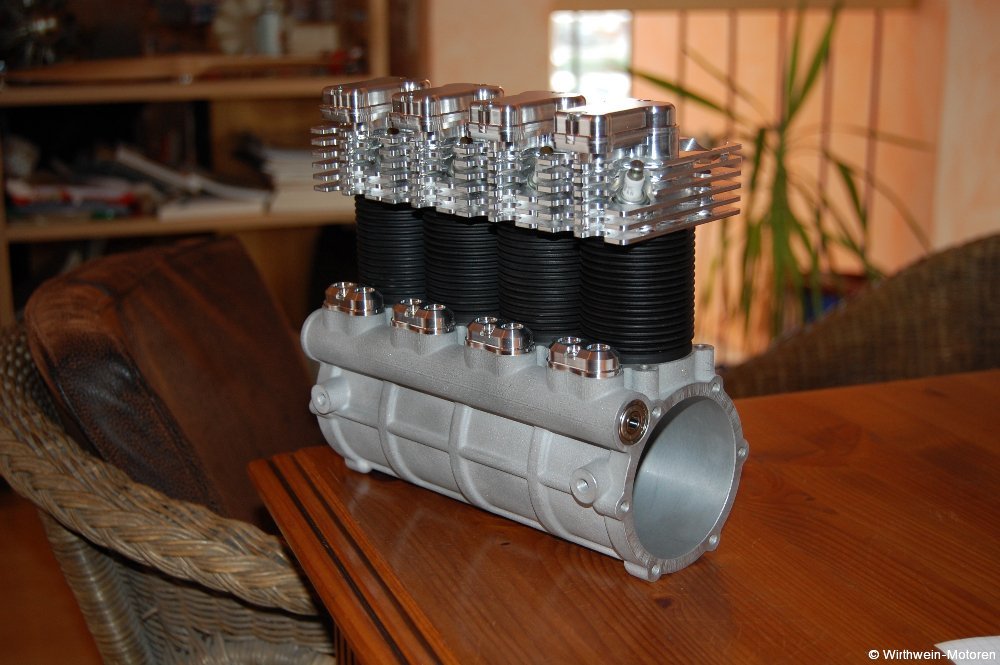

1-084

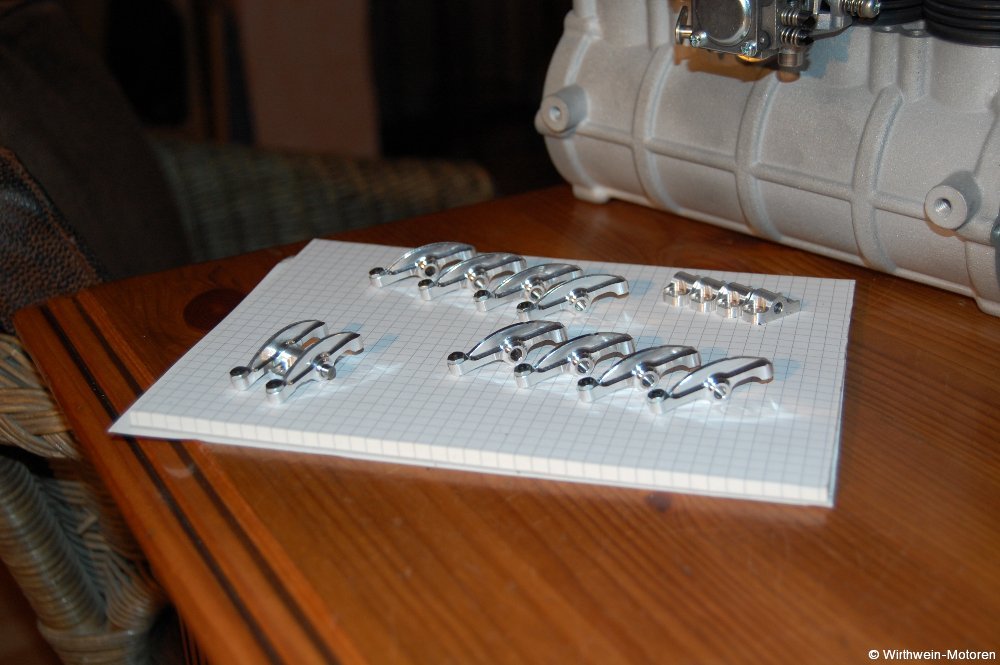

1-102
gipsymajorzsb

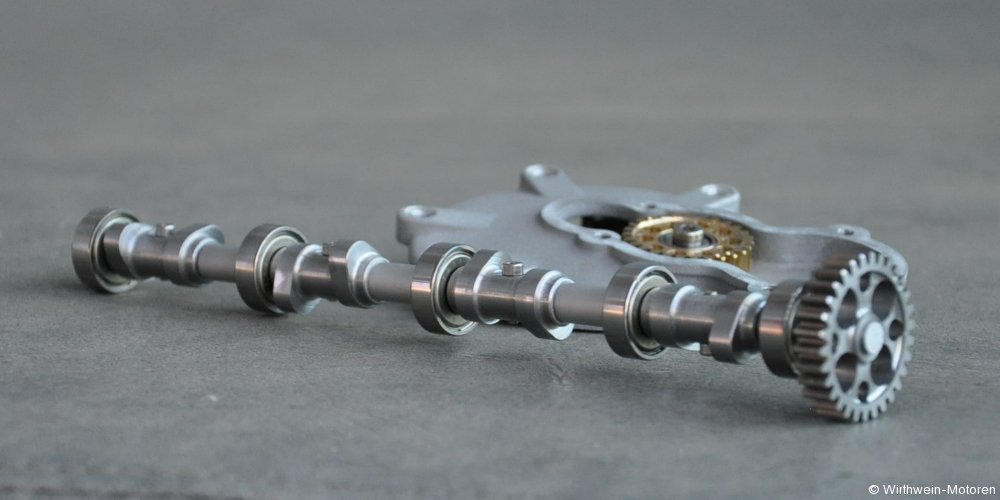

1

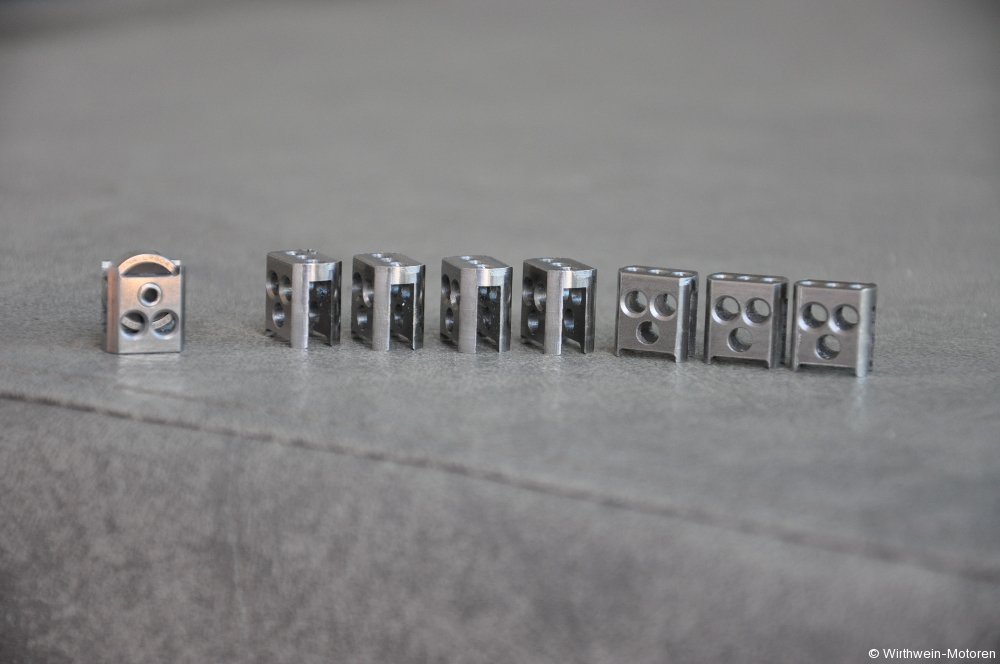

1-016

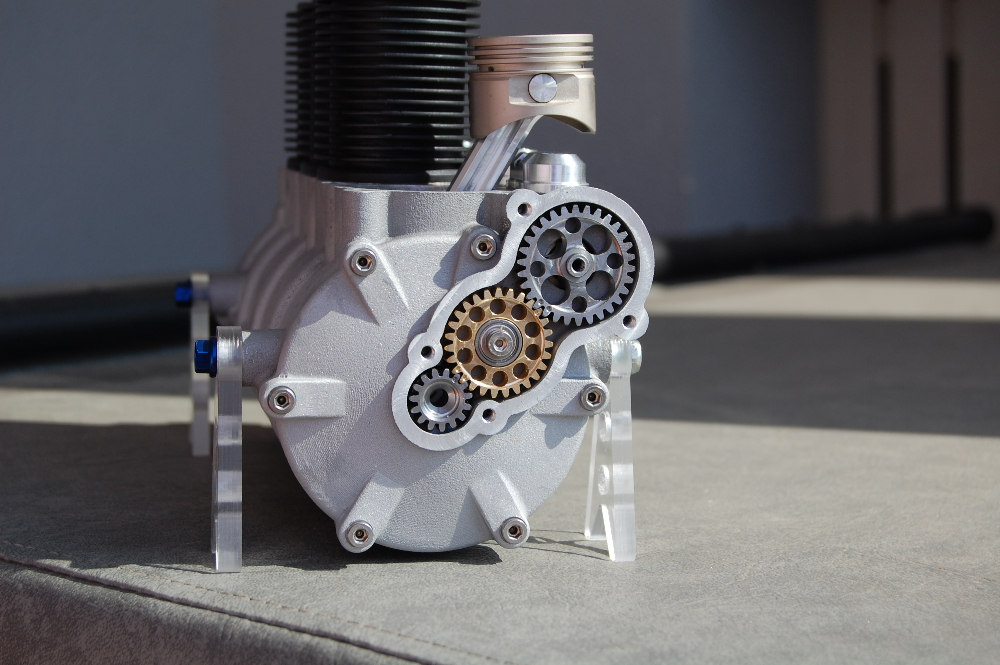

1-019

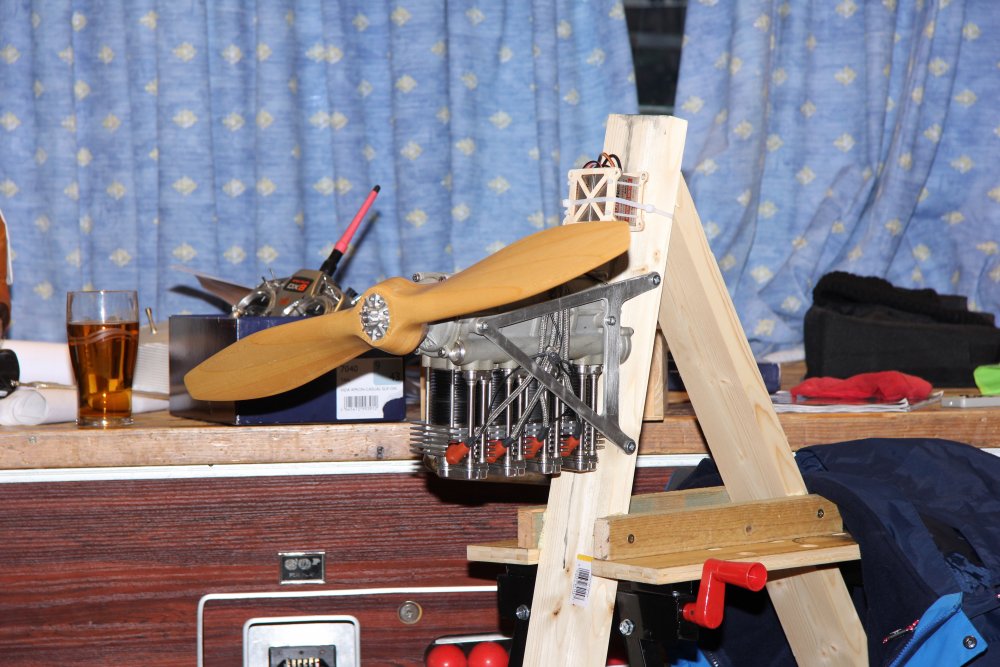

Gypsy 1

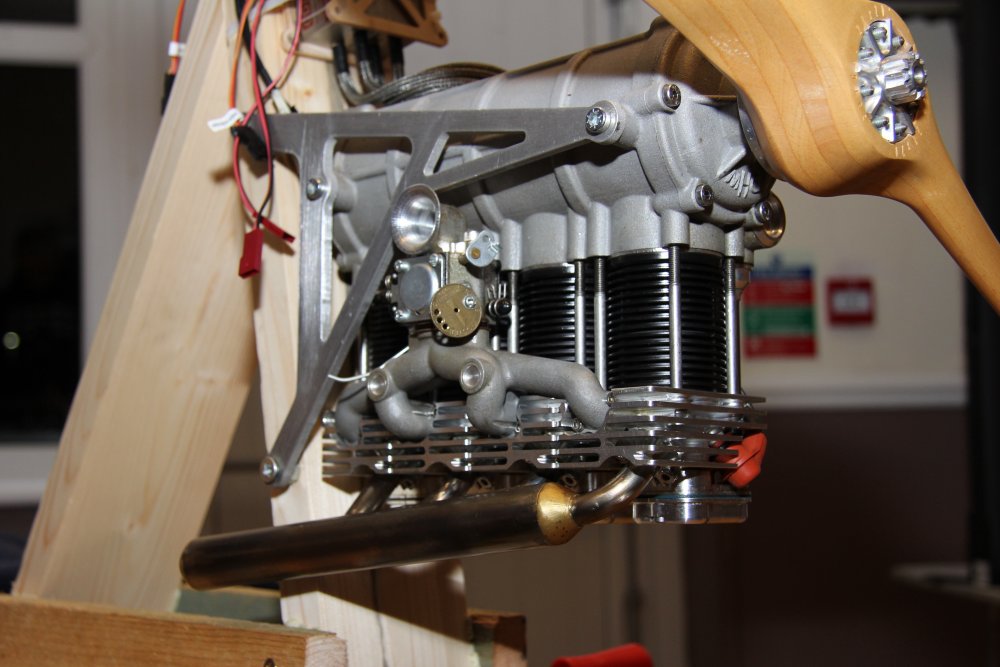

Gypsy 2

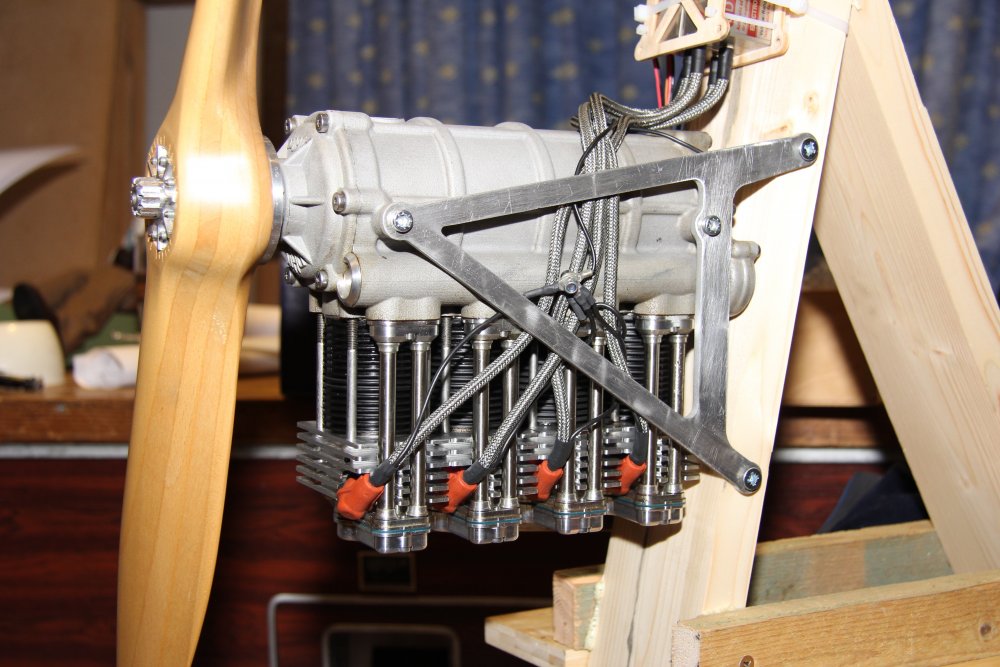

Gypsy 3

Technische Daten / Technical data:

• Zylinderzahl / No of cylinders    4
• Reihenmotor / inline four
• Hubraum/ Displacement     160cc
• Bohrung/ Bore     Ø 35 mm
• Hub/ Stroke          41,6 mm
• Hub – Bohrungsverhältnis / Bore – stroke ratio   1.19
• Masse / Weight  ca. 4700 g
• Leistung (geschätzt) / Estimated power   5 – 6  PS bei  3500-4500/min
• Luftschraube  / Prop    28” x 20”
• Verdichtung / Compression    1:8,0
• Länge (ab Luftschraubenmitnehmer) /  Length (from Propeller)  256 mm
• Höhe / Height     202 mm
• Breite / Width     124 mm
• Zündung  / Ignition :  Kerzenzündung M10 NGK-CM6  mit ruhender Zündverteilung / CDI / Zündfolge 1-3-4-2
• Treibstoff  / Fuel      Benzin, min. 5% Castor Öl
• Kolben / Piston  Honda GX 25
• Anzahl Ringe  / number of rings   2
• Pleuellagerung / Connecting rod bearing   1 Nadellager / Needlebearing
• Pleuellänge / Connecting rod leng  70 mm / 3,36r
• Laufbuchse / cylinder liner     Grauguss / cast iron

Kurbelwelle / Crank shaft
• Gebaut, flach, 6fach gelagert mit rad. Kugellager /  6 ball bearings, flatplane
• Kraftschluss mit Luftschraube. / Prop washer  Konus / Cone
• Luftschraubengewinde / Prop shaft thread: M12 x 1

Ventilantrieb / Valve train
• Anzahl Nockenwellen  / Number of Camshafts:   1
• Anzahl Nocken / Number of Cams: 8
• Ventiltrieb: Rollenstößel / Stangen, Kipphebel / Valve Train: roller tappet, rods, rocker arms
• Zahnräder / Gears:    m 1  z=15 / 27 / 30
• Öffnungszeit Einlass / Inlet opening time   270 Grad KW / CS
• Öffnungszeit Auslass / Outlet opening time  270 Grad KW /CS
• Ventilüberschneidung / Valve overlapp   25 Grad KW /CS
• Nockenhub  / Cam lift   3 mm

Zylinderkopf / Cylinder head
• Flacher Brennraum (Heronkopf) / Flat combustion chamber
• Anzahl Ventile / Number of valves:   2
• Ventilanordnung parallel / Parallel valve arrangement
• Einlass Ventil / Inlet Valve Ø 13,5 mm   Honda GX 25
• Auslass Ventil / Outlet valve Ø 12 mm    Honda GX 25
• Ventilhub E – A / valve lifting I – O   3,4 mm
• Ventilspiel ( bei kaltem Motor) / Valve clearance (cold engine): 0,05 mm
• Ventileinstellung:  Schraube mit Kontermutter / Valve adjustment: screw with locking nut

Vergaser / Carburettor
• Anzahl Vergaser / Number of carburettors:   1
• Type:      Walbro carburettor 12mm
